Atemschutz-Halbmasken 8524 8525 8526

Ansicht

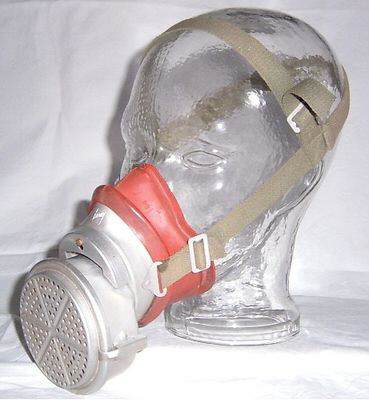

Atemschutz-Halbmaske 8524



Nach oben

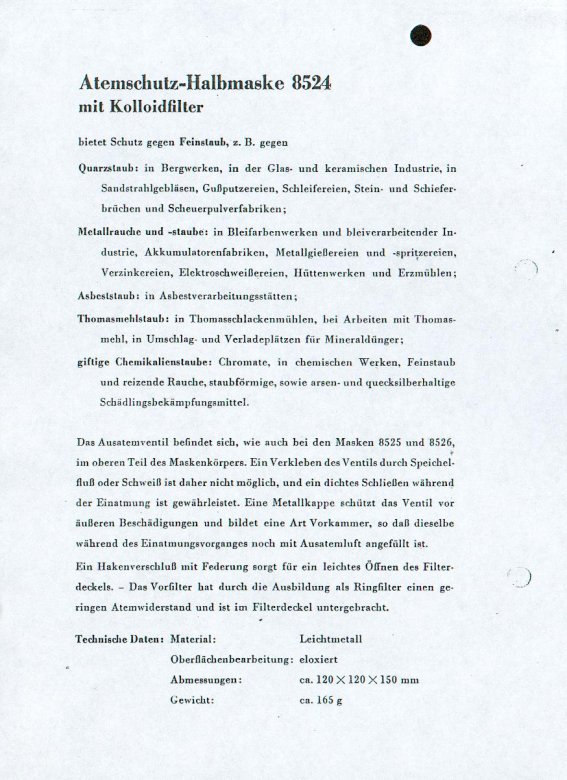

Beschreibung 8524

Bezeichnung:  Atemschutz-Halbmaske 8524
Material:  Leichtmetall (Al) eloxiert
Filteraufnahme:   Fest, Hakenverschluss mit Federung
Einatemventil:   Gummiplättchen, rot
Ausatemventil:   Gummiplättchen, rot
Dichtrahmen:   Roter Gummi in 3 Größen
Bebänderung:   Stoffbänderung
Filtervariante:   Vorfilter - Filterzwischensieb - Kolloidfilter
(z.Z. im IFM)


Nach oben

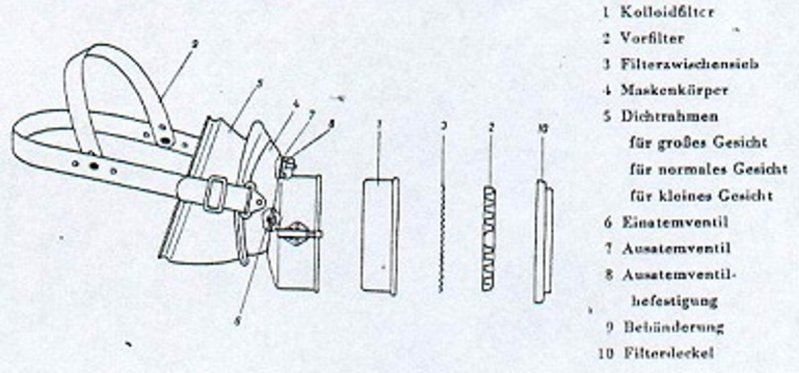

1 - 2 - 3 - 4



Nach oben

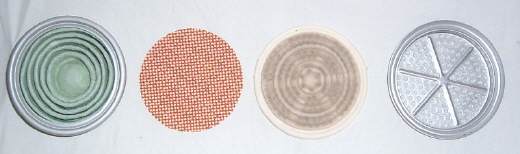

1 - Kolloidfilter
2 - Filterzwischensieb
3 - Vorfilter
4 - Filterdeckel



Nach oben


Einatemventilscheibe



Nach oben

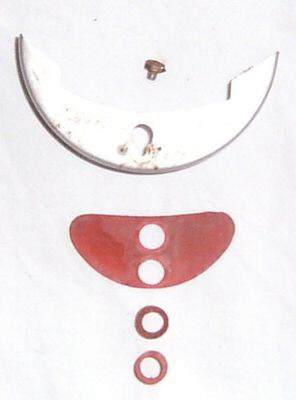

Metallkappe - Ausatemventilscheibe



Nach oben


Ventisitze



Nach oben

Oben Ausatemventil
Unten Einatemventil



Nach oben

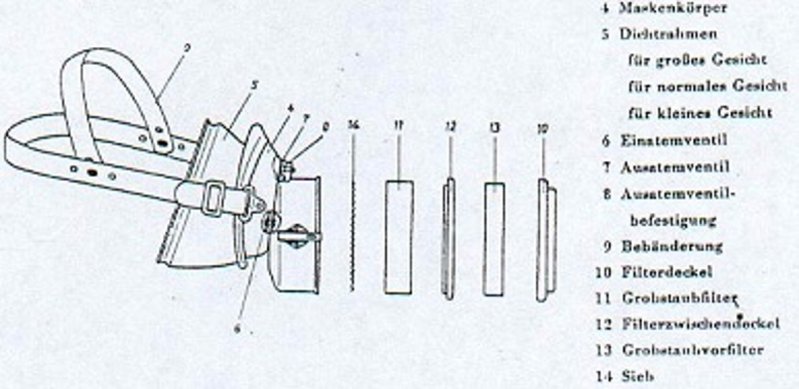

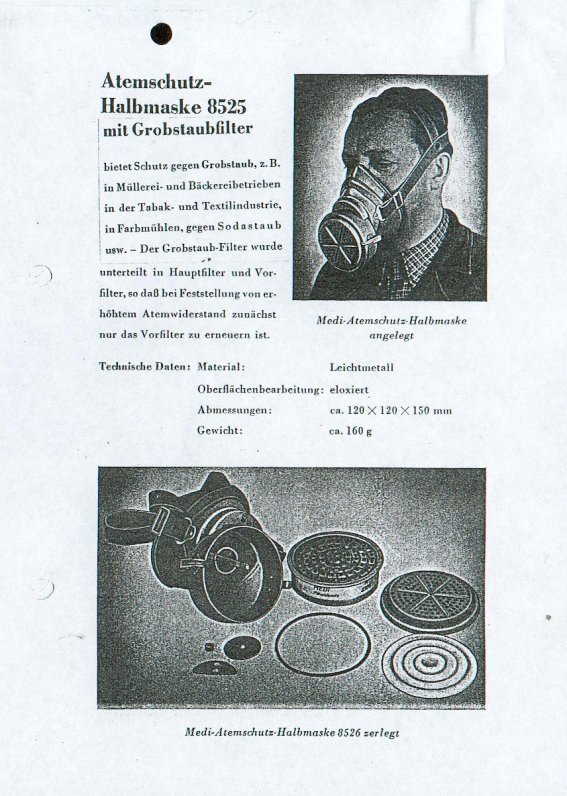

Beschreibung 8525

Bezeichnung:  Atemschutz-Halbmaske 8525
Material:  Leichtmetall (Al) eloxiert
Filteraufnahme:  Fest, Hakenverschluss mit Federung
Einatemventil:  Gummiplättchen, rot
Ausatemventil:  Gummiplättchen, rot
Dichtrahmen:  Roter Gummi in 3 Größen
Bebänderung:  Rotes Gummiband
Filtervarainte:   Grobstaubfilter - Filterzwischendeckel - Grobstaubvorfilter - Sieb


Nach oben

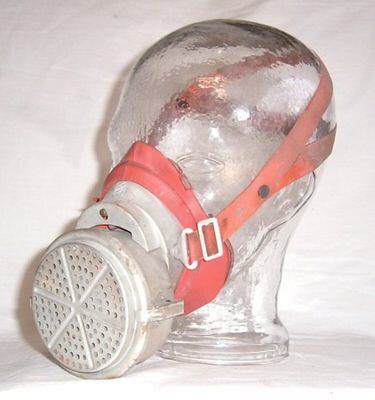

Ansicht


Atemschutzhalbmaske 8526



Nach oben

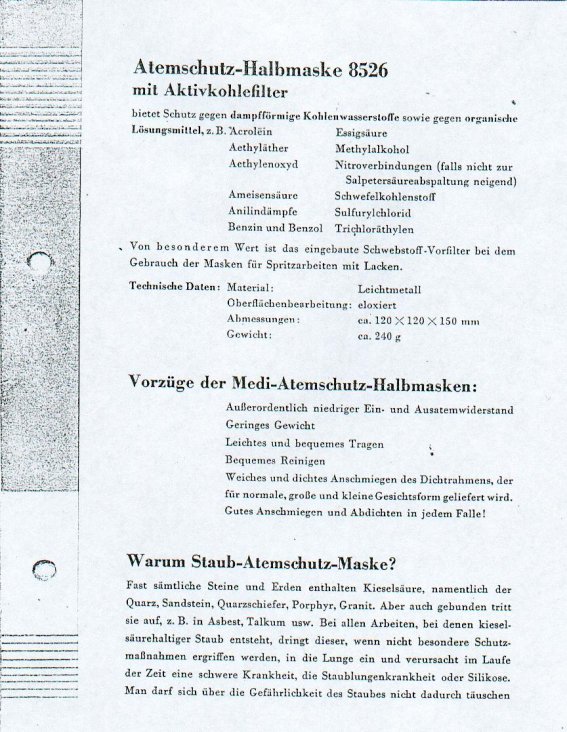

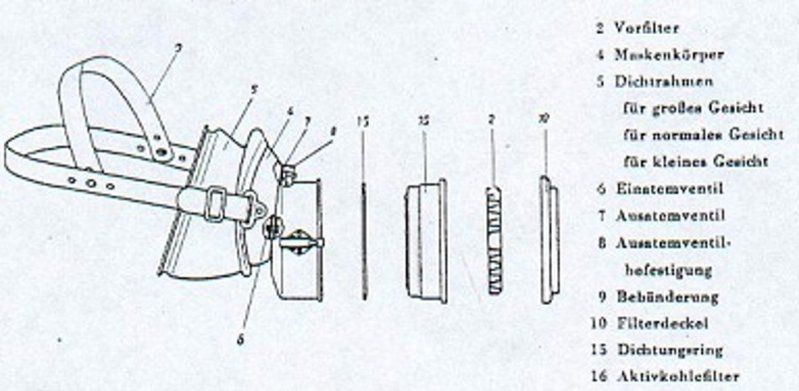

Beschreibung 8526

Bezeichnung:  Atemschutz-Halbmaske 8526
Material:  Leichtmetall (Al) eloxiert
Farbe:  Aluminiumfarben - rot
Filteraufnahme:  Fest, Hakenverschluss mit Federung
Einatemventil:  Gummiplättchen, rot
Ausatemventil:  Gummiplättchen, rot
Dichtrahmen:  Roter Gummi in 3 Größen
Bebänderung.  Rotes Gummiband
Filtervariante:   Vorflter - Aktivkohlefilter - Dichtungsring
(z.Z. im IFM)


Nach oben

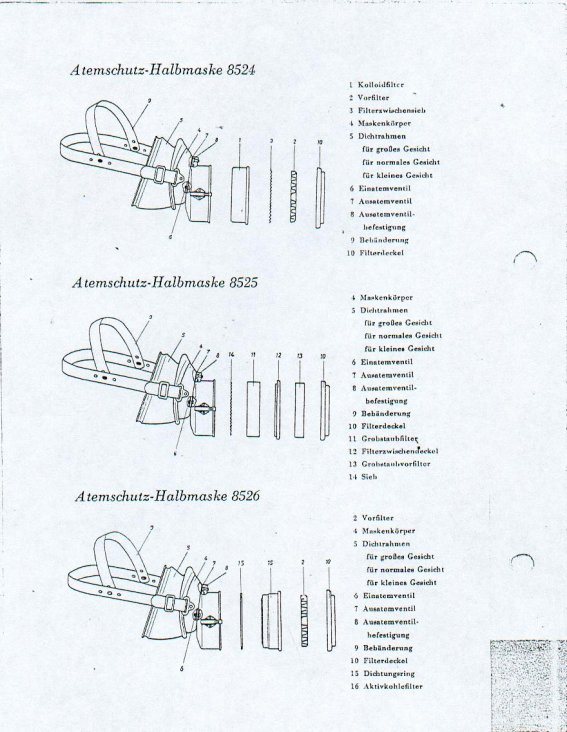

Unterschied

  Filtervariante
8524
8525
8526


Nach oben

Die Masken wurden 1963 durch die weiterentwickelten Halbmasken 85124, 85125 und 85126 abgelöst



Nach oben

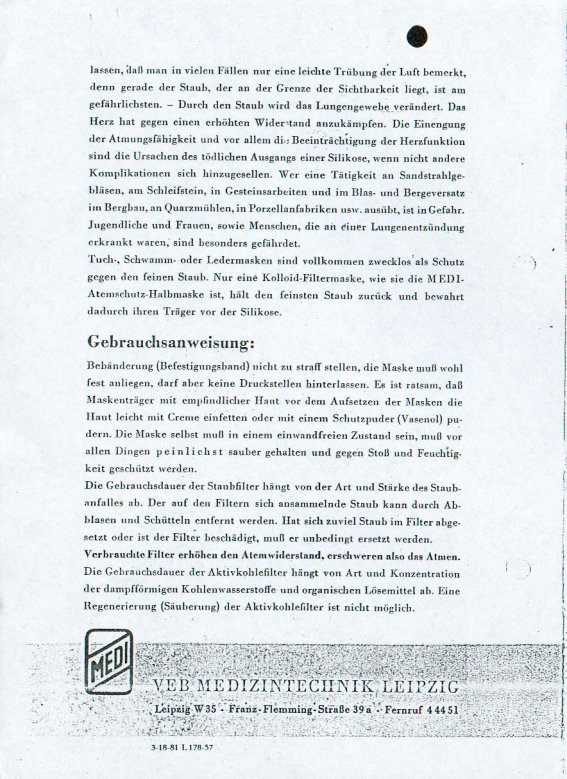

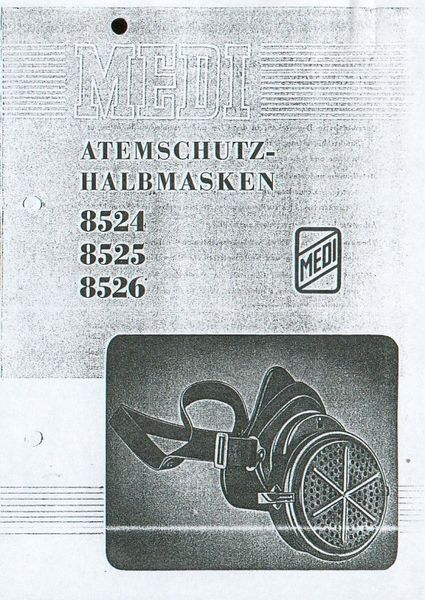

Quelle



Nach oben

Atemschutz-Informationen 1963 Heft 3 Seite 67
