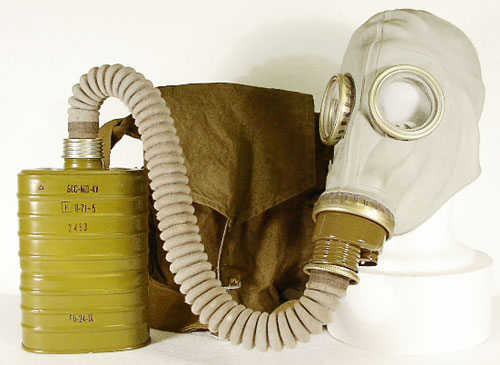

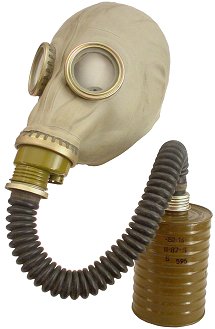

SchM 41 M

Bezeichnung

Bezeichnung / Schreibweise  Zeitraum  Quelle
allgemeine Truppenschutzmaske  1956 - 1965   DV - 66/9 1958 DV - 66/6 1959
BSS-MO-4u  1960  Verzeichnis der Bewaffnung und Ausrüstung der NVA Abschnitt II (Geheime Kommandosache vom 25.08.1960)
Schutzmaske MO-4-U  1962  Taschenbuch Luftschutz Teil 2
Übungsschutzmaske 41-M (ÜschM-41-M)  1960  Verzeichnis der Bewaffnung und Ausrüstung der NVA (Geheime Kommandosache vom 25.08.1960)
SCHM-41-M  1965 - 1968  DV-66/5 1965
SchM 41 M  ab 1968  DV-66/5 1968


Nach oben

Bestandteile

a) Maskenkörper (1959 - 1965)
Maskenhaube (1965 - 1968)
Schutzmaskenhaube (1968 - 1987)
Gesichtsteil (ab 1987)
b) Atemschlauch grau bzw. schwarz
c) Filter Medi Üb , MO-4U, Rsch 4 (EO-16) und DP-1 (CO-Filter)
d) Zubehör: - Tragetasche 1 oder 1T
- Klarsichtscheiben
- Schutzmaskeneinsatz (von 1968 - 1970)



Nach oben

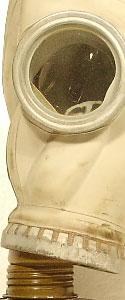

Gesichtsteile

Land  Originalbezeichnung

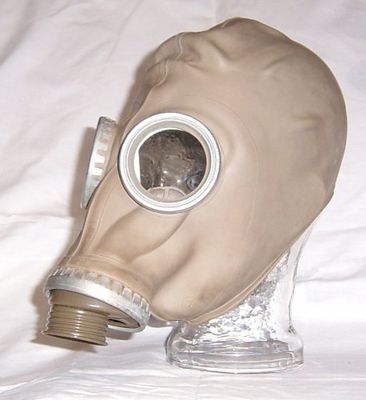

CSSR  M 52

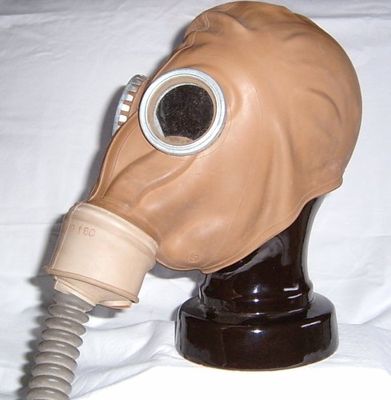

CSSR  M 52 U

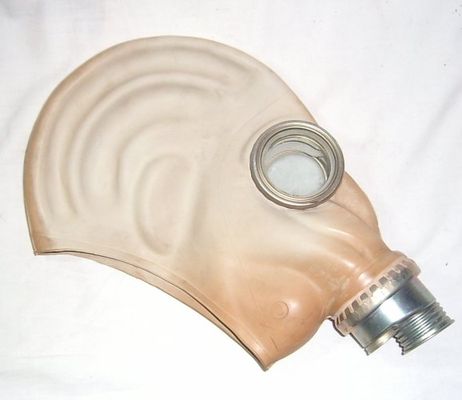

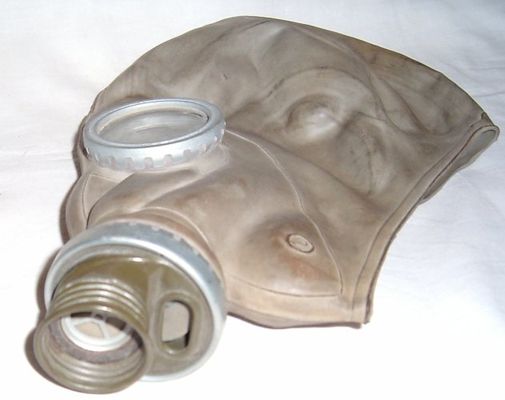

Polen  OM 14
Polen  OM 14
UdSSR  SchM 41 M (ШМ-41МУ)

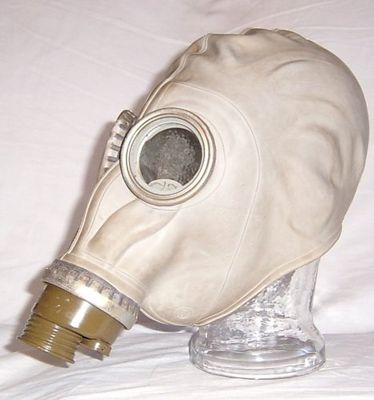

Bulgarien  BSS-MO-4U (БСС-МО-4У)


Nach oben

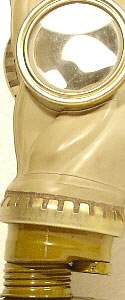

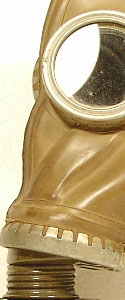

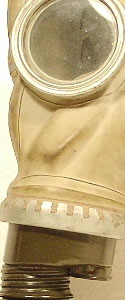

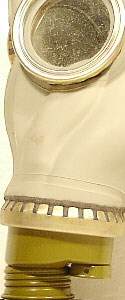

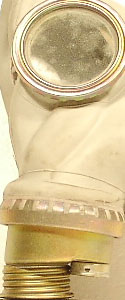

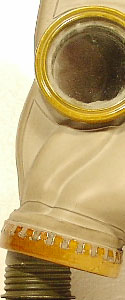

Anschlussstücke UdSSR

~ 1950  ~ 1960  ~ 1970


Nach oben

Anschlussstücke Polen

~ 1950  ~ 1960  ~1970  ~ 1980


Nach oben

Anschlussstücke CSSR

~ 1950  ~ 1960


Nach oben

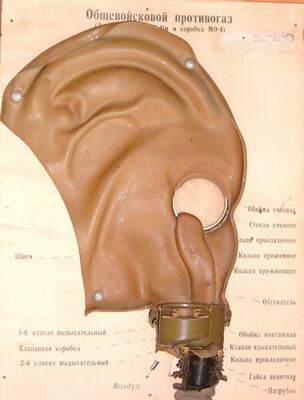

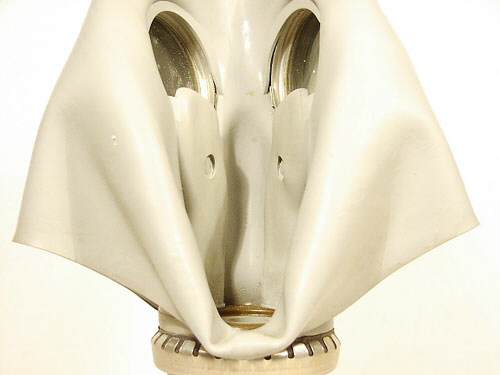

Schnitt Gesichtsteil




Nach oben

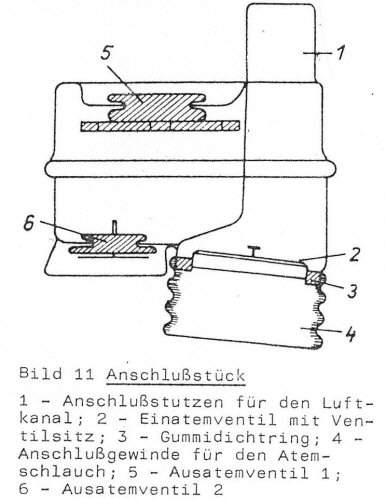

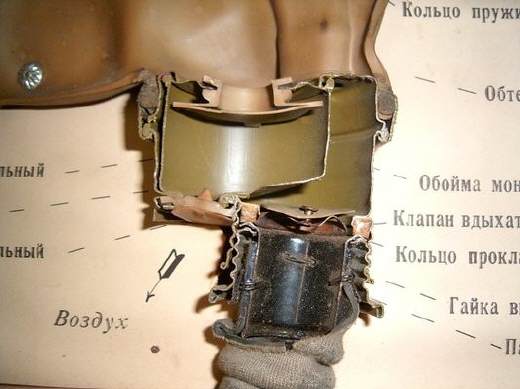

Schnitt Anschlusstück




Nach oben

Luftkanäle SchM 41 M




Nach oben

Schnittzeichnung




Nach oben

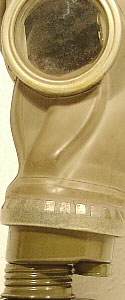

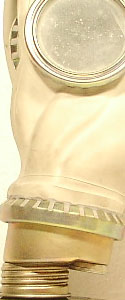

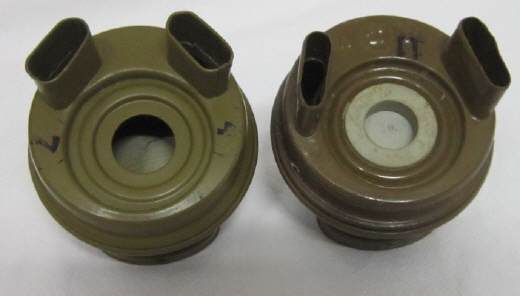

Anschlussstück


links SchM 41 M rechts MM - 1



Nach oben

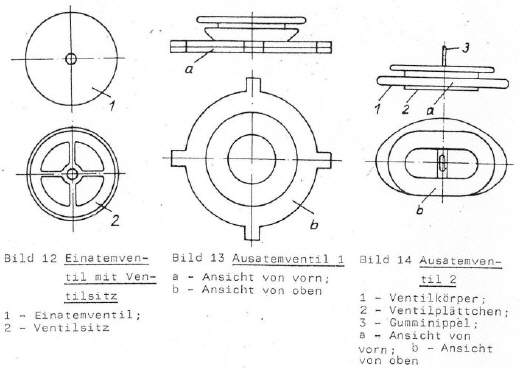

Ventile




Nach oben

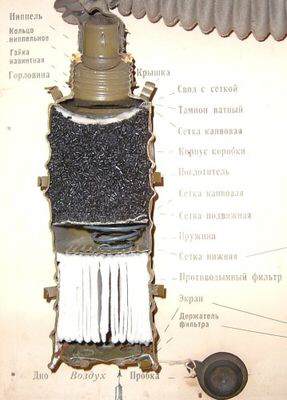

Schnitt Filter MO-4U




Nach oben

Markierung UdSSR




Nach oben

Ф-172 = Nr. der Pressform
T = Herstellercode (T =Tambow; C = Saratow; M = Moskau; O = Orenburg; Я = Jakowlew)
87. = Herstellungsjahr und Quartal (je Quartal 1 Punkt)
4У = Größe der Maske 4; Kreis D = 12 mm



Nach oben

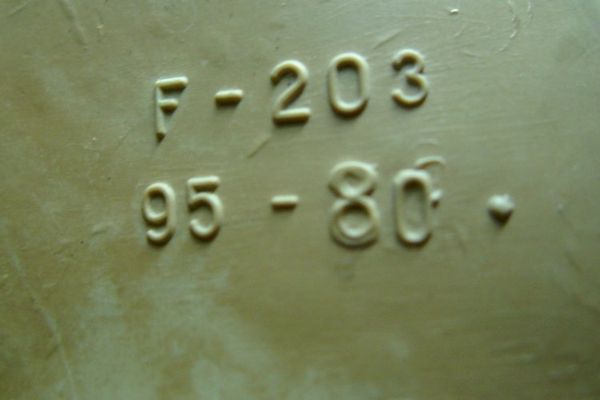

Markierung

Polen  F-203 = Formstück 203
95 = FASER (Hersteller)
80. Herstellungsjahr und Quartal
(je Quartal 1 Punkt)

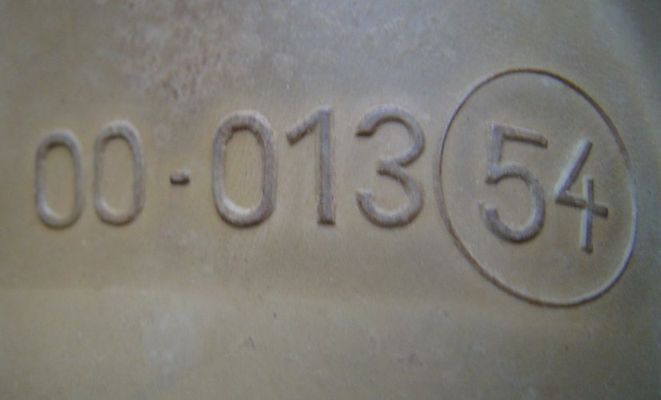

CSSR
Bulgarien  bzw. aufgearbeitete sowjetische Pressformen (Markierung)


Nach oben

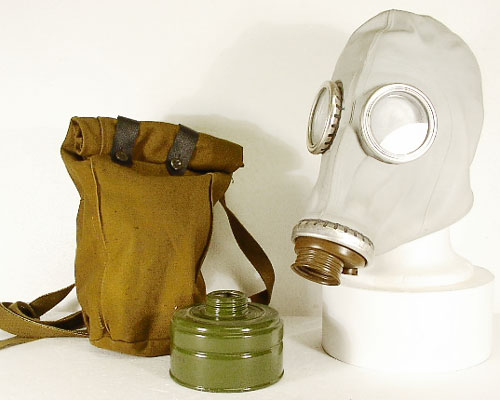

Unterschied

SchM 41 M  GP-5
Gesichtsteil: SchM 41 Mu  Gesichtsteil: SchM-62U
Anschlussstück: lang  Anschlussstück: kurz
Filterbüchse   Filter GP-5
Atemschlauch


Nach oben

Katalognummer

In der Maske nicht gekennzeichnet
Größe  Komplett  Gesichtsteil
53300000  53300005
53300001  53300006
53300002  53300007
53300003  53300008
53300004  53300009


Nach oben

Herstellungsjahr

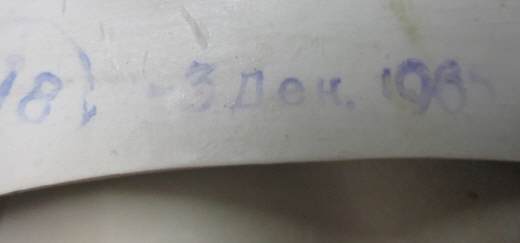

Bulgarien 3.Dez. 1965



Nach oben

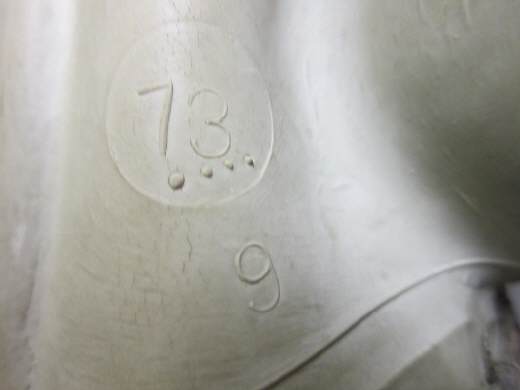

Bulgarien 4. Quartal 1973



Nach oben

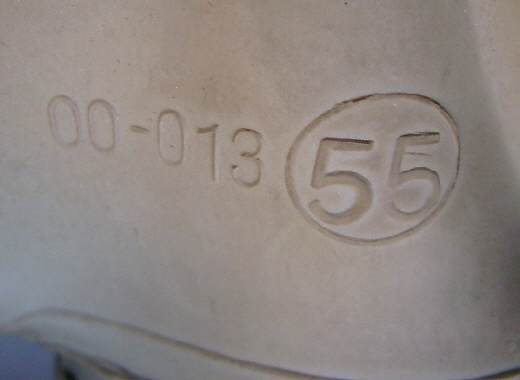

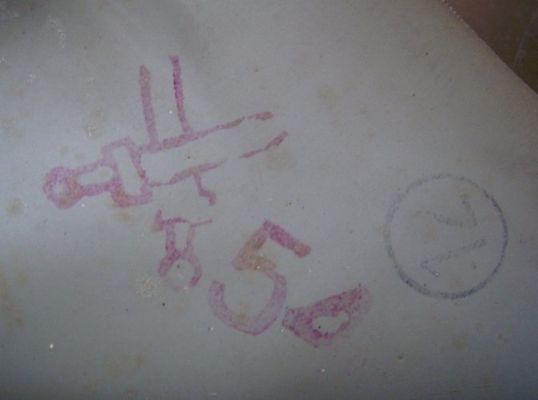

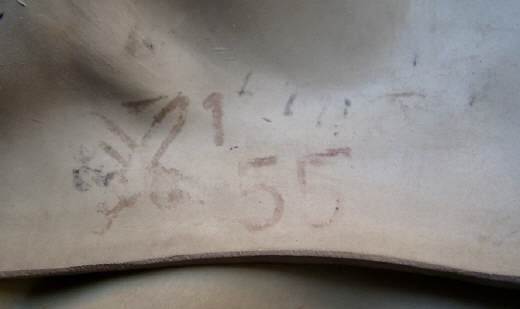

CSSR Außen 1955



Nach oben


CSSR Innen 1955



Nach oben


Polen 1.Quartal 1980



Nach oben

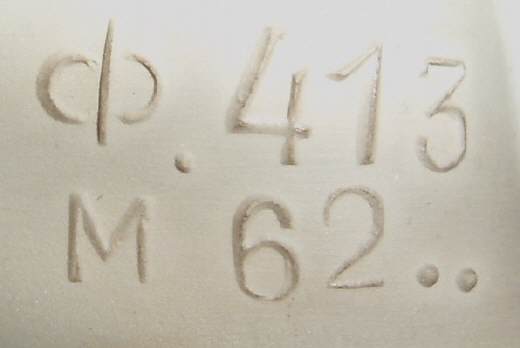

UdSSR 2.Quartal 1962



Nach oben

Preis 1988

50,70 M = Truppenschutzmaske SchM 41 M komplett
12,89 M = Schutzmaskenhaube
25,00 M = Tragetasche 1
33,10 M = Tragetasche 1T
18,98 M = Filter RSch 4



Nach oben

Zubehör


Staubpinsel



Nach oben


Reinigungstuch



Nach oben


Reinigungstuch



Nach oben

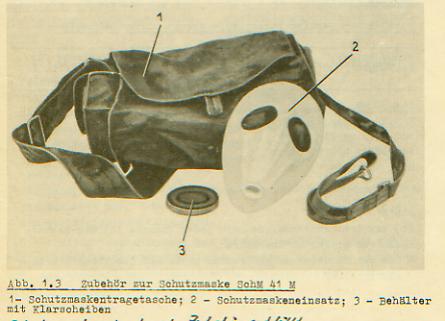

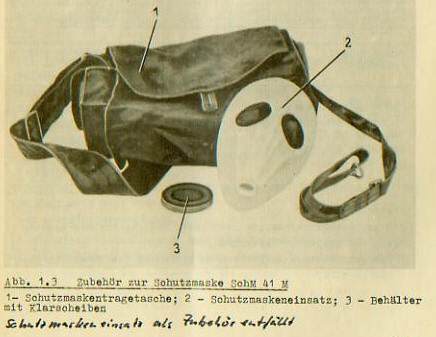

Zubehör für Schutzmaske SchM 41 M (nur MdI)
- 1 Tragetasche
- 1 Staubpinsel
- 1 Reinigungstuch
- 1 Dose Klarscheiben

"Katalog über Geräte und Mittel des KCB-Schutzes und des Pionierwesens "- MdI - 1976



Nach oben

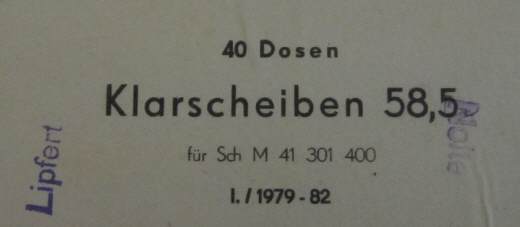

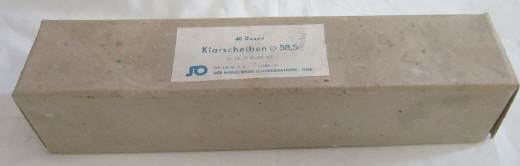

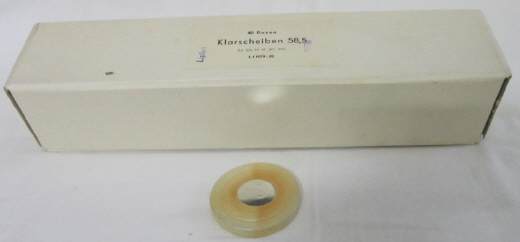

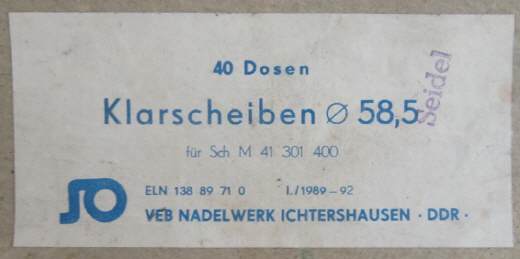

Verpackung Klarscheiben 40 Dosen 1979



Nach oben




Nach oben

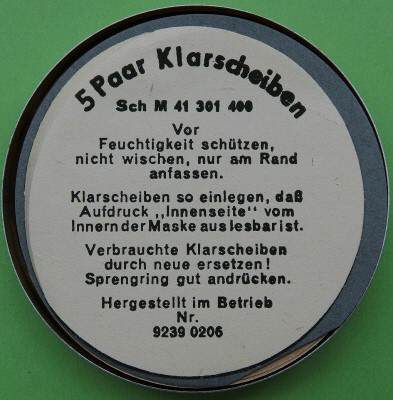

Beschriftung in der Dose



Nach oben

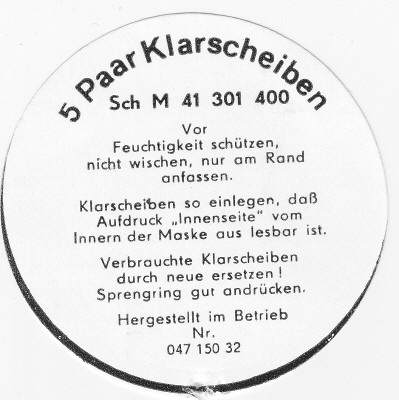

Beschriftung in der Dose



Nach oben


Verpackung 1989



Nach oben




Nach oben

Quelle

1. DV-66/9 Die persönlichen Schutzmittel 1958

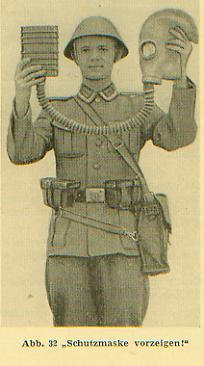

2. DV-66/6 Handbuch des Unteroffiziers für die Schutzausbildung 1959
3. DV-66/5 Die Persönliche Schutzausrüstung 1965 u. 1968

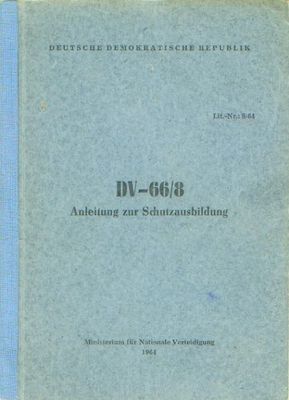

4. DV-66/8 Anleitung zur Schutzausbildung 1984
5. A 053/1/301 Persönliche Schutzausrüstung Beschreibung und Nutzung 1973
6. A 053/1/501 Persönliche Schutzausrüstung Instandsetzung 1988
7. http://gasmasklexikon.com
8. Preisliste für materielle Mittel der chemischen Dienste 1988



Nach oben

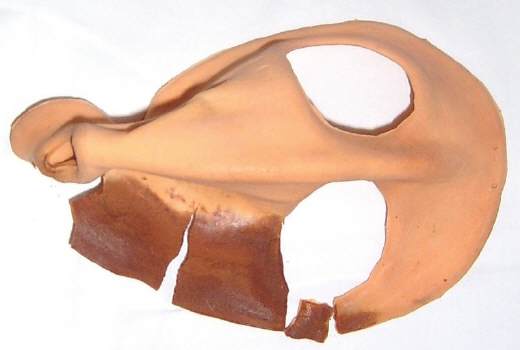

Schutzmaskeneinsatz




Nach oben




Nach oben

Quelle

DV - 66/5
Die persönliche Schutzausrüstung
1968
"3. Der Schutzmaskeneinsatz besteht aus Schaumgummi und verringert den Totraum der Schutzmaskenhaube"
Mit Berichtigung Nr. 1 vom 01.01.1970 gestrichen
